Wattvision

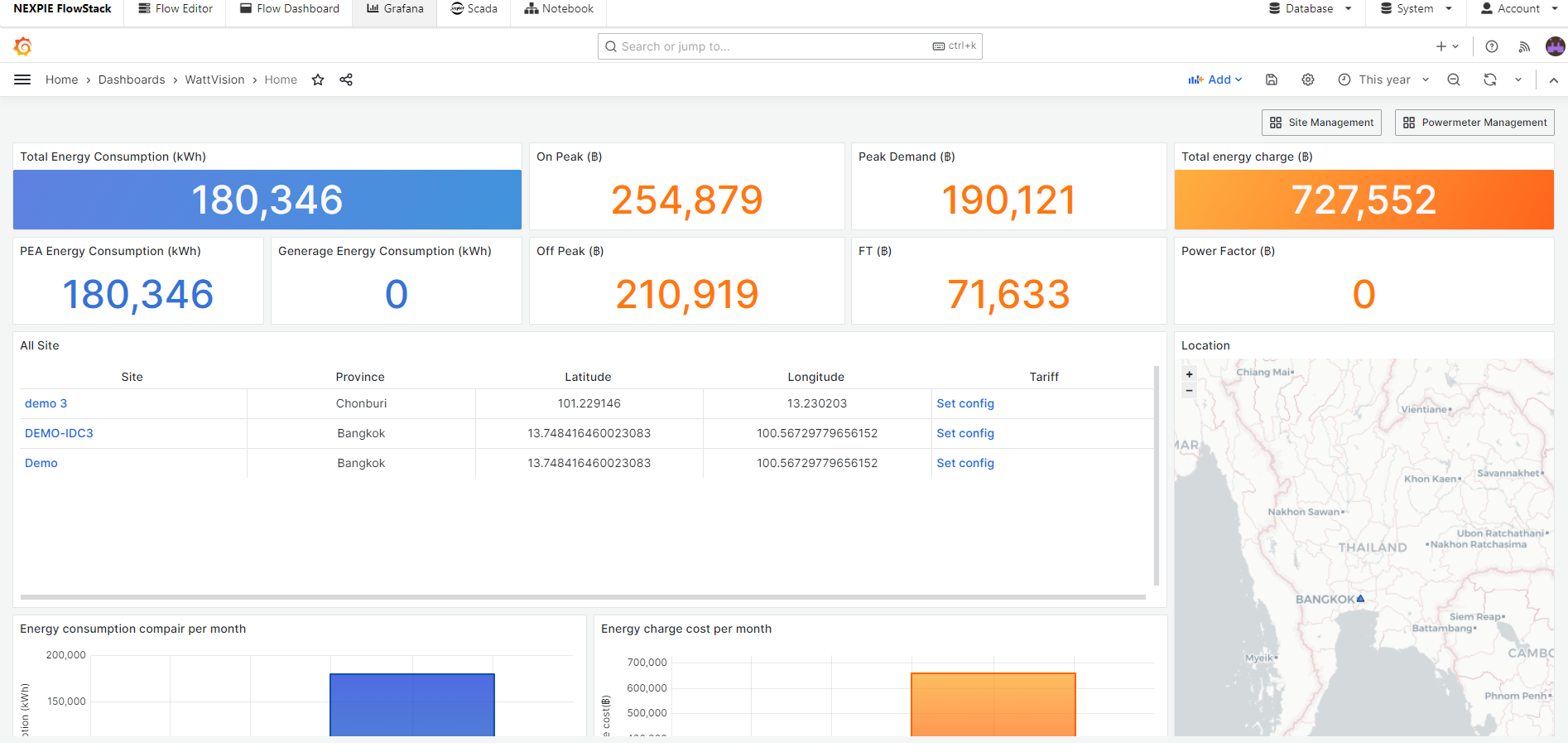

Node Wattvision เป็นเครื่องมือสำหรับแสดงผลการวัดค่าการใช้พลังงาน สามารถแสดงค่า On peak, Off peak, Peak demand และค่าอื่น ๆ แสดงการคำนวณค่าเงินในแต่ล่ะเดือน ซึ่งช่วยในการวิเคราะห์การใช้พลังงาน และค่าใช้จ่าย นำไปสู่การแก้ปัญหาเรื่องพลังงานหรือช่วยลดค่าใช้จ่ายลงได้

การติดตั้ง node Wattvision

1. ดาวน์โหลดไฟล์ wattvision-1.x.x.tgz มาไว้ที่เครื่อง

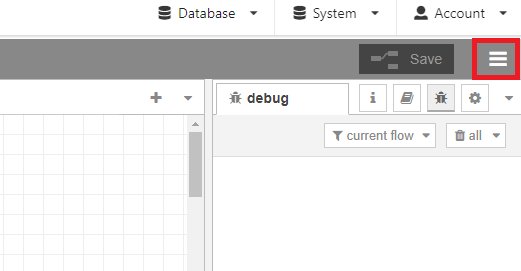

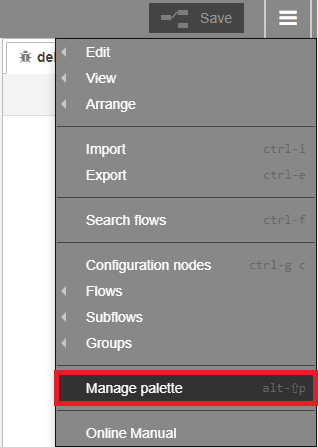

2. ไปที่เมนูสามขีดทางด้านบนขวา

3. เลือกแถบเมนู manage palette

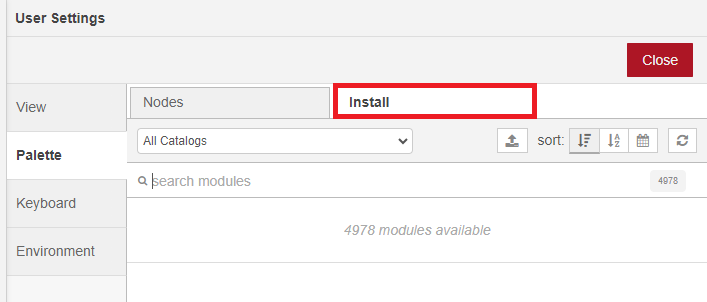

4. จากนั้นเลือก install

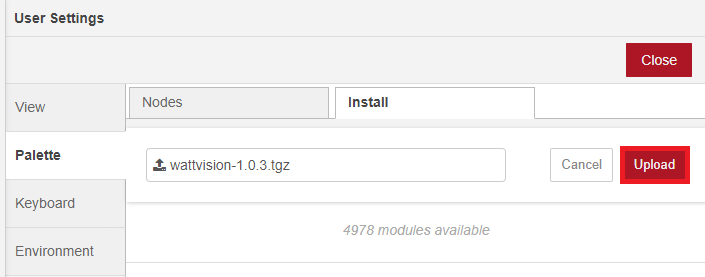

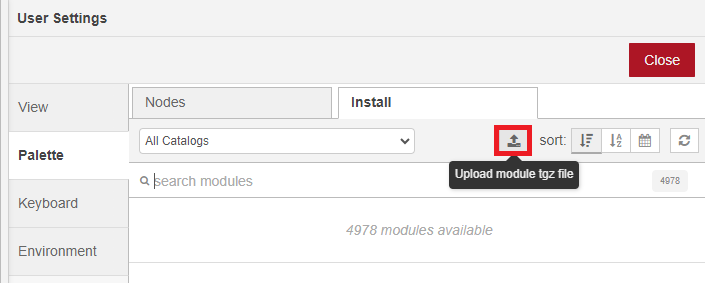

5. กดที่ Upload module tgz file จากนั้นเลือกไฟล์ wattvision-1.x.x.tgz

6. กดปุ่ม upload

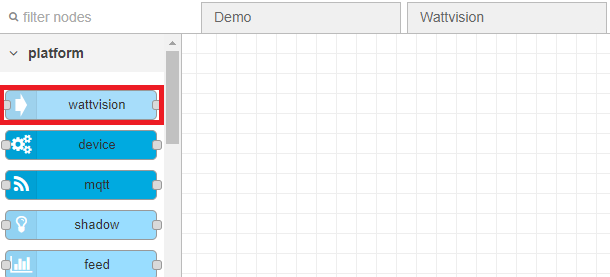

7. กด upload เมื่อ Install สำเร็จจะปรากฎ node Watttvision ขึ้นมา

จากนั้นให้ทำการลาก node Wattvision ไปไว้ใน flow แล้วกดดับเบิ้ลคลิก 1 ครั้ง เลือกแถบ PostgreSQL เพื่อให้ node set config ต่างๆ ก่อนกด save

การสร้าง database

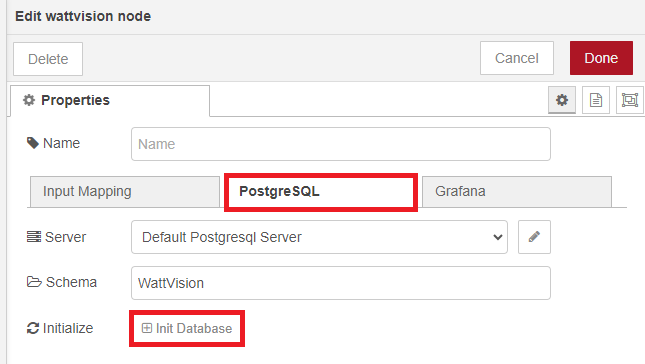

เปิด node เข้ามาเลือกแถบ PostgreSQL

โดยในแถบ PostgreSQL ประกอบไปด้วย

• Server คือ Server Database มี default คือ Default Postgresql Server

• Schema คือ คือการตั้งชื่อ Schema บน Database PostgreSQL มี Default คือ WattVision

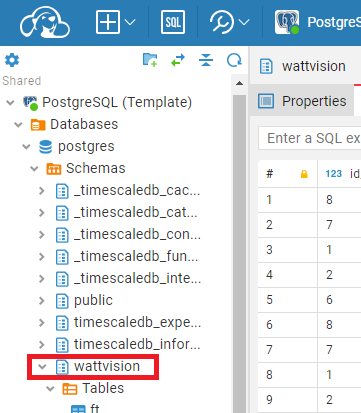

• Initialize คือ การสร้าง Database เมื่อทำการกดปุ่ม Init Database จะเป็นการสร้าง Schema ชื่อ wattvision ขึ้นมาใน PostgreSQL

การสร้าง dashboard

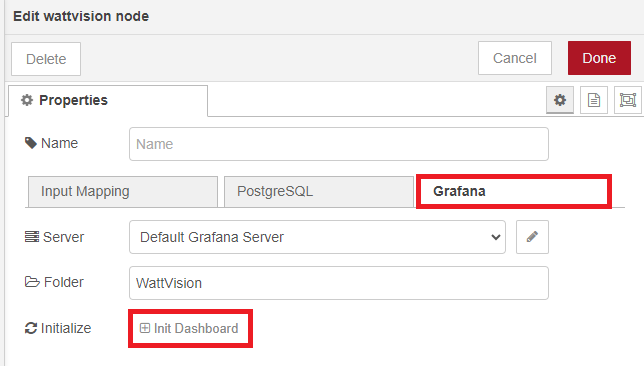

เปิด node เข้ามาเลือกแท็บ Grafana

โดยในแถบ Grafana ประกอบไปด้วย

• Server คือ Server Grafana มี Default คือ Default Postgresql Server

• Folder คือ คือการตั้งชื่อ Folder บน Grafana มี Default คือ WattVision

• Initialize คือ การสร้าง Dashboard เมื่อทำการกดปุ่ม Init Dashboard จะเป็นการสร้าง Folder บน Grafana และทำการตั้งค่าให้เห็นหน้า Home เป็นหน้าแรก

การเพิ่ม Site

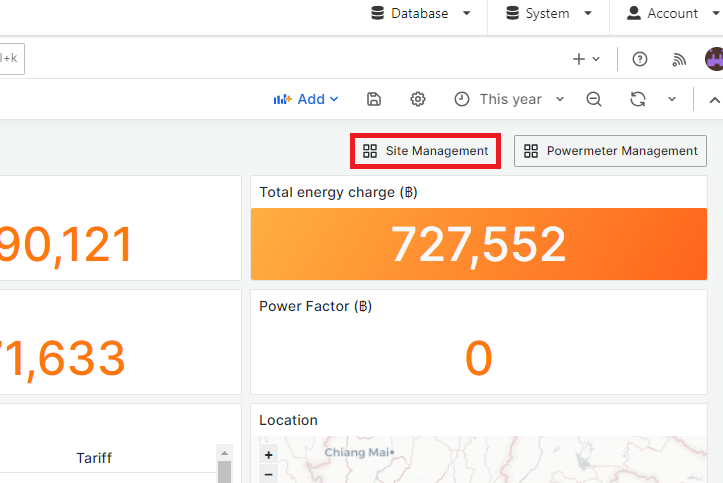

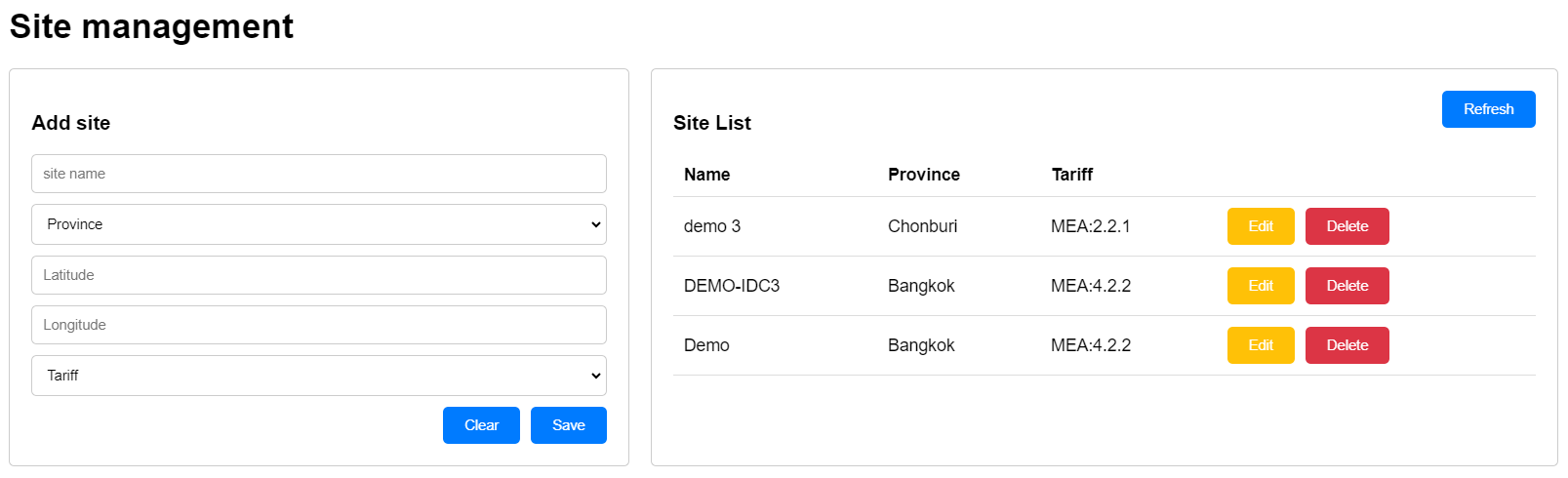

เลือกแถบ Site Management

โดยใน Site Mangement ประกอบไปด้วย

• Sitename คือ ชื่อของ site ที่ต้องการ

• Province คือ ชื่อจังหวัดที่ต้องการ

• Latitude คือ ละติจูดบนแผนที่

• Longitude คือ ลองจิจูดบนแผนที่

• Tariff คือ อัตราค่าไฟฟ้าที่คิดตามช่วงเวลาการใช้งานของผู้ใช้ไฟฟ้า ตรวจสอบได้จากบิลการไฟฟ้า

เมื่อใส่ข้อมูลครบแล้วกด save จะมีข้อมูล Site ปรากฎขึ้นในตารางทางด้านขวามือ

การเพิ่ม Powermeter

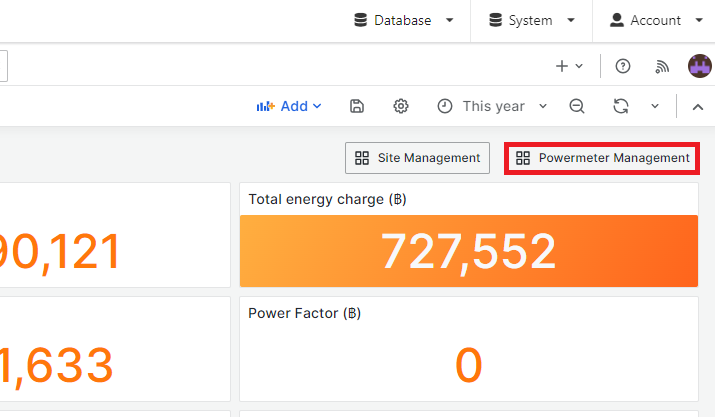

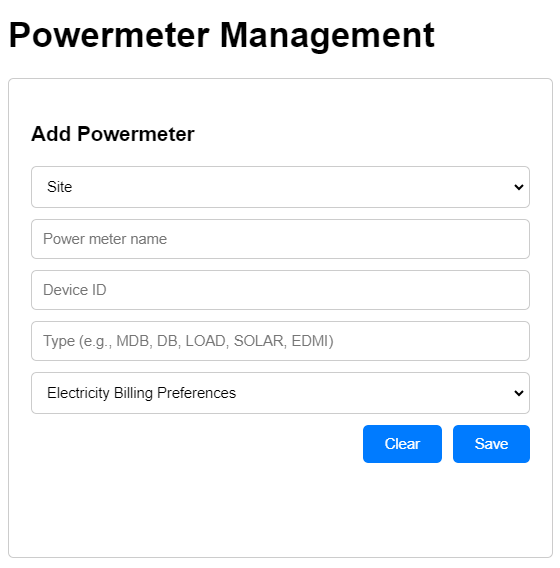

เลือกแถบ Powermeter Management

โดยใน Powermeter Mangement ประกอบไปด้วย

• Site คือ ชื่อของ site ที่ต้องการ

• Powermeter name คือ ชื่อของ powermeter

• Device ID คือ ชื่อหรือ ID ประจำตัวของอุปกรณ์

• Type คือ ประเภทที่ผู้ใช้แยกอุปกรณ์เช่น MDB, DB, LOAD เป็นต้น

• Electricity Billing Preferences คือการนำ powermeter นี้มาใช้ในการคำนวนค่าไฟ

• Consider in electricity billing นำมาใช้คำนวณ

• Exclude from electricity billing ไม่นำมาใช้คำนวณ

• Energy that offsets electricity costs ส่วนที่ช่วยลดการใช้พลังงานจากการซื้อเช่น solar cell

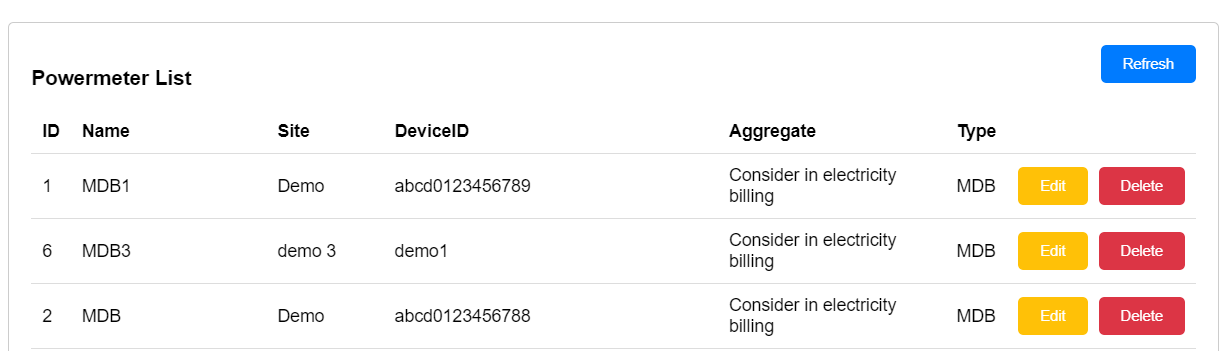

เมื่อใส่ข้อมูลครบแล้วกด save จะมีข้อมูล Powermeter ปรากฎขึ้นในตารางทางด้านขวามือ

การนำเข้าข้อมูล

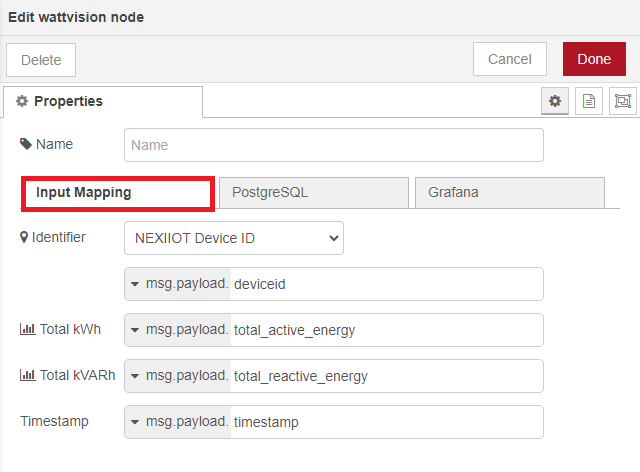

การตั้งค่า เปิด node เข้ามาเลือกแถบ Input Mapping เมื่อเลือกการตั้งค่าแล้วกด Done

• Identifier คือ เลือกใช้ key ทำการเลือกและใส่ชื่อที่จะใช้ใน payload มี default เป็น deviceid

• NEXIIOT Device ID คือ ID ของ device ที่สร้างขึ้นบน NEXIIOT Platfrom และนำไปใส่ในการสร้าง powermeter

• PowerMeter ID คือ ID ที่ถูกสร้างขึ้นตอนสร้าง Device ID

• Total kWh คือค่า กิโลวัตต์-ชั่วโมง ทำการใส่ชื่อที่จะใช้ใน payload มี default เป็น total_active_energy

• Total kVARh (optional) คือค่า กิโลวาร์-ชั่วโมง ทำการใส่ชื่อที่จะใช้ใน payload มี default เป็น total_reactive_energy

• Timestamp คือค่า เวลาที่ทำการ ทำการใส่ชื่อที่จะใช้ใน payload มี default เป็น timestamp

การส่ง payload

ทำการลาก node inject, function, debug มาวางตามรูป

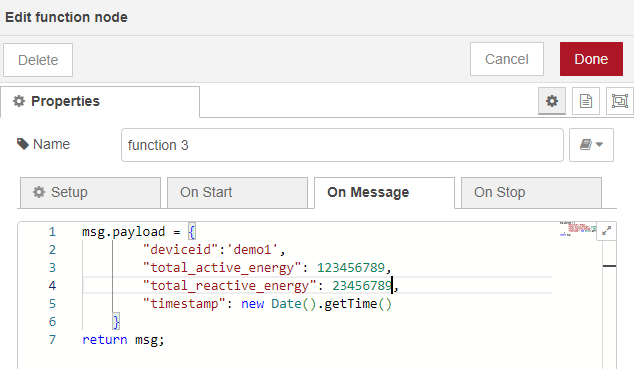

แก้ไข node function ให้ส่ง payload ตามที่ได้ตั้งค่าไว้ในข้อ 6.1 ตามรูป

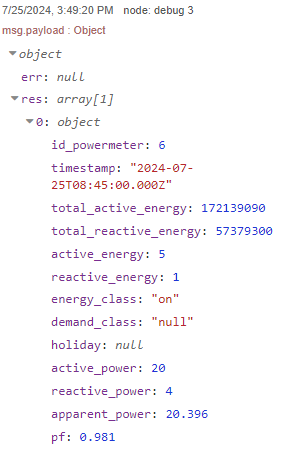

เมื่อทำการกดที่ปุ่ม Inject จะมี debug ออกมาทางด้านขวามือ
